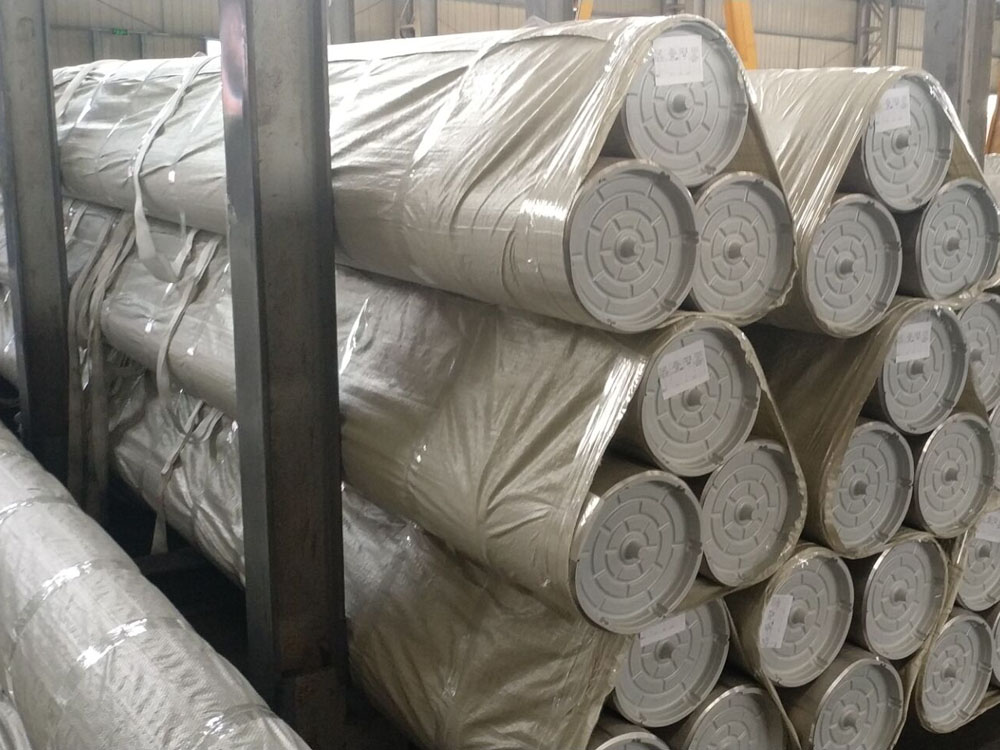

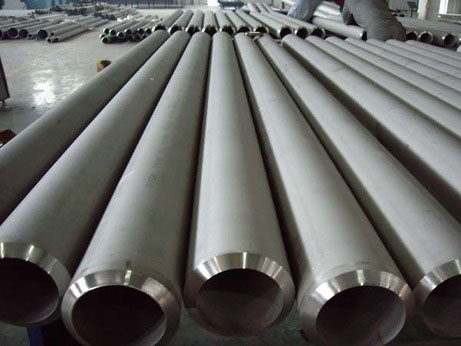

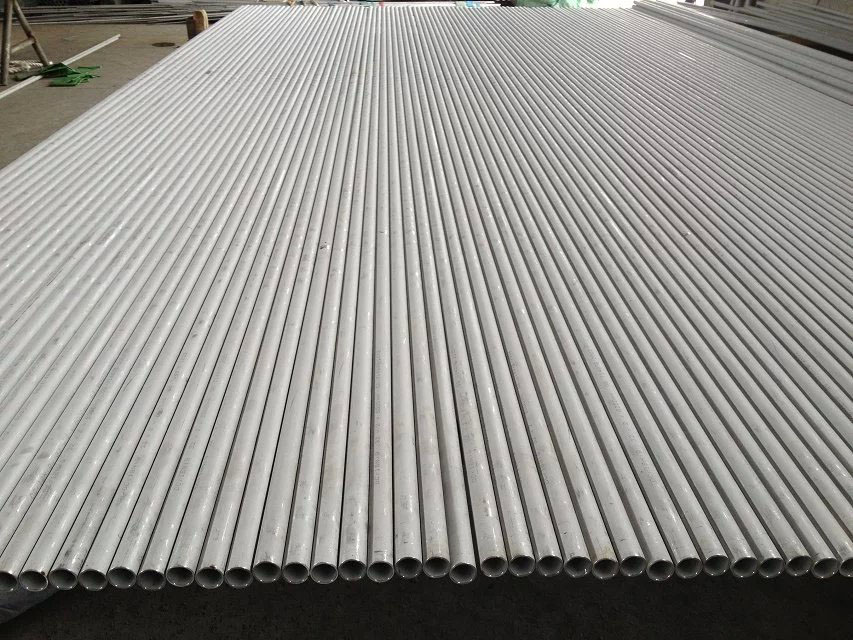

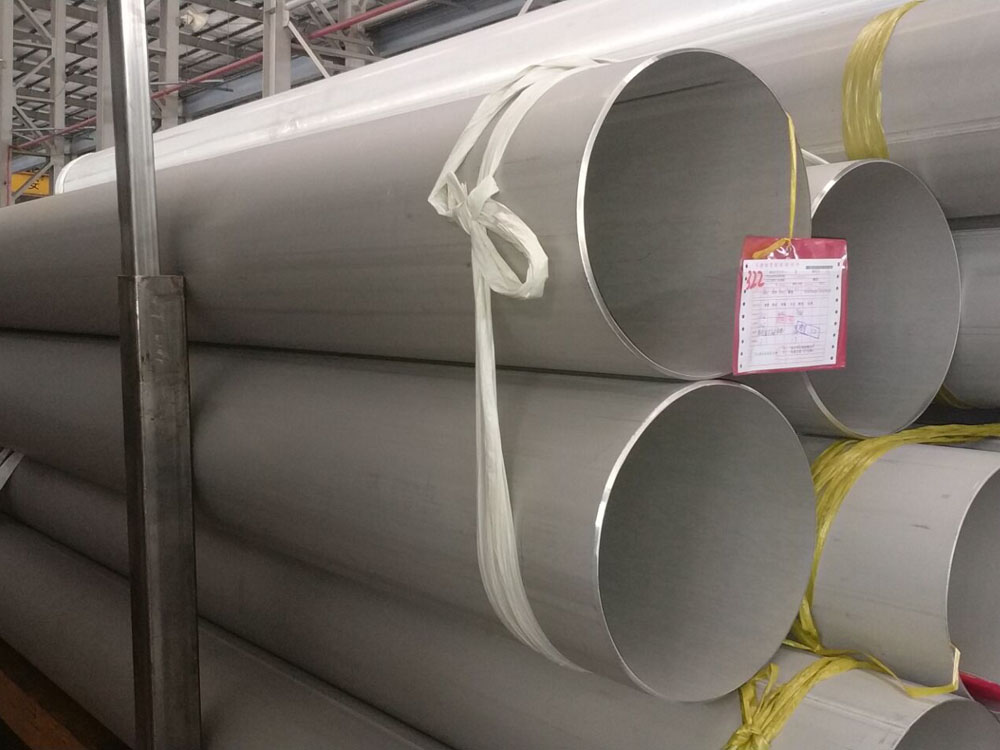

ASTM A312 Труба
Описание продуктов:
Трубы из нержавеющей стали в основном используются в трубопроводных системах для транспортировки жидкостей или газов. Труба из нержавеющей стали устойчива к окислению, что делает ее неприхотливой в обслуживании и подходит для применения в условиях высоких температур и химических веществ. Поскольку трубы из нержавеющей стали легко очищаются и дезинфицируются, они также желательны для применений, связанных с продуктами питания, напитками и фармацевтикой.
Химические и механические свойства
|
ASTM A312 Химические и механические свойства |
||||
|
АСТМ А312 |
Химический состав |
|
||
|
С (макс.) |
Мн |
Кр |
ДОХОД (мин.) |
|
|
МПа |
||||
|
ТП201 |
0,15 |
5,5-7,5 |
16-18 |
260 |
|
ТП304 |
0,08 |
2.00 |
18-20 |
205 |
|
ТП304Л |
0,035 |
2.00 |
18-20 |
170 |
|
ТП304Х |
0,1 |
2.00 |
18-20 |
205 |
|
ТП304Н |
0,08 |
2.00 |
18-20 |
240 |
|
ТП309С |
0,08 |
2.00 |
22-24 |
205 |
|
TP309H |
0,1 |
2.00 |
22-24 |
205 |
|
ТП310С |
0,08 |
2.00 |
24-26 |
205 |
|
TP310H |
0,1 |
2.00 |
24-26 |
205 |
|
ТП316 |
0,08 |
2.00 |
16-18 |
205 |
|
ТП316Л |
0,035 |
2.00 |
16-18 |
170 |
|
TP316H |
0,1 |
2.00 |
16-18 |
205 |
|
TP316Ti |
0,08 |
2.00 |
16-18 |
205 |
|
ТП316Н |
0,08 |
2.00 |
16-18 |
240 |
|
ТП317 |
0,08 |
2.00 |
18-20 |
205 |
|
ТП317Л |
0,035 |
2.00 |
18-20 |
205 |
|
ТП321 |
0,08 |
2.00 |
17-19 |
205 |
|
TP321H |
0,1 |
2.00 |
17-19 |
205 |
|
ТП347 |
0,08 |
2.00 |
17-19 |
205 |
|
TP347H |
0,1 |
2.00 |
17-19 |
205 |
|
ТП348 |
0,08 |
2.00 |
17-19 |
205 |
|
TP348H |
0,1 |
2.00 |
17-19 |
205 |
AСТМ А312 ТАБЛИЦА ТРУБОПРОВОДОВ
РАЗМЕРНЫЙ ДИАПАЗОН
|
NPS |
Наружный диаметр |
Спецификация труб ASTM A312 |
||
|
(в) |
(в) |
|||
|
|
|
СЧ 10С |
СЧ 40С |
СЧ 80С |
|
|
|
Толщина стенки (мм) |
||
|
1/8 |
0,405 |
1,24 |
1,73 |
2,41 |
|
1/4 |
0,54 |
1,65 |
2,24 |
3.02 |
|
3/8 |
0,675 |
1,65 |
2,31 |
3.2 |
|
1/2 |
0,84 |
2.11 |
2,77 |
3,73 |
|
3/4 |
1,05 |
2.11 |
2,87 |
3,91 |
|
1 |
1,315 |
2,77 |
3,38 |
4,55 |
|
1 1/4 |
1,66 |
2,77 |
3,56 |
4,85 |
|
1 1/2 |
1,9 |
2,77 |
3,68 |
5.08 |
|
2 |
2,375 |
2,77 |
3,91 |
5,54 |
|
2 1/2 |
2,875 |
3,05 |
5.16 |
7.01 |
|
3 |
3,5 |
3,05 |
5,49 |
7,62 |
|
3 1/2 |
4 |
3,05 |
5,74 |
8.08 |
|
4 |
4,5 |
3,05 |
6.02 |
8,56 |
|
5 |
5.563 |
3.4 |
6,55 |
9,52 |
|
6 |
6.625 |
3.4 |
7.11 |
10,97 |
|
8 |
8.625 |
3,76 |
8.18 |
12,7 |
|
10 |
10,75 |
4.19 |
9.27 |
12,7 |
|
12 |
12,75 |
4,57 |
9,52 |
12,7 |
|
14 |
14 |
4,78 |
9,52 |
12,7 |
|
16 |
16 |
4,78 |
9,52 |
12,7 |
|
18 |
18 |
4,78 |
9,52 |
12,7 |
|
20 |
20 |
5,54 |
9,52 |
12,7 |
|
22 |
22 |
5,54 |
9,52 |
12,7 |
|
24 |
24 |
6,35 |
9,52 |
12,7 |
|
30 |
30 |
7,92 |
9,52 |
12,7 |
AСТМ А312 ДОПУСК ТОЛЩИНЫ СТЕНКИ ТРУБЫ (ВЕС)
|
Обозначение NPS |
Допуск, % от номинального |
|
От 1⁄8 до 21⁄2 вкл., все т/д отношения |
+20%/-12,5% |
|
от 3 до 18 вкл., т/сут до 5 % вкл. |
+22,5%/-12,5% |
|
от 3 до 18 вкл., т/д > 5 % |
+15%/-12,5% |
|
20 и больше, сварные, все соотношения т/д |
+17,5%/-12,5% |
|
20 и больше, бесшовные, т/д до 5 % вкл. |
+22,5%/-12,5% |
|
20 и больше, бесшовные, т/д > 5 % |
+15%/-12,5% |
