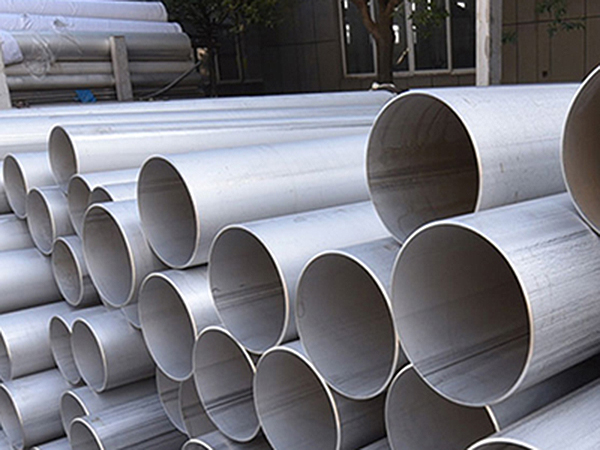

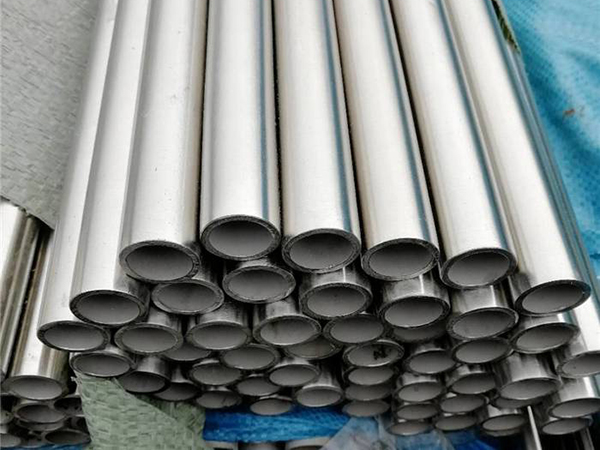

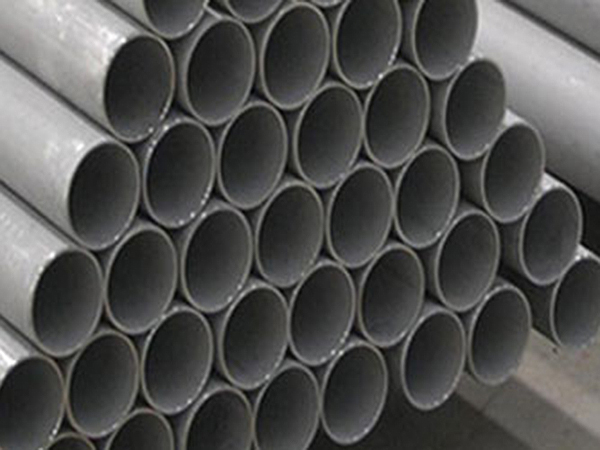

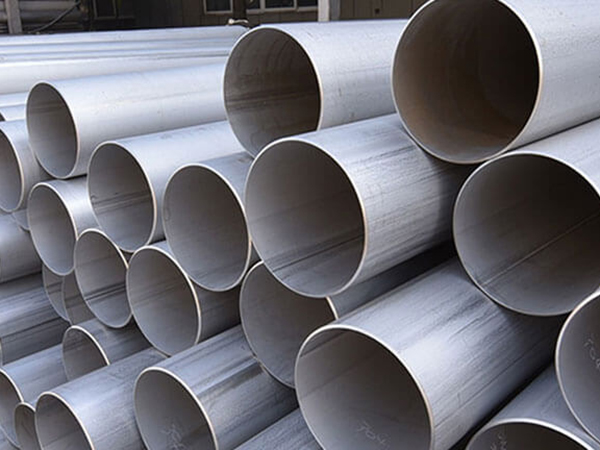

ASTM A358 Труба
ASTM A358 / A358M является стандартной спецификацией для труб из аустенитной хромоникелевой нержавеющей стали, сваренных электросваркой плавлением, для эксплуатации при высоких температурах и общего применения.
Настоящая спецификация распространяется на трубы из аустенитной хромоникелевой нержавеющей стали, сваренные электросваркой плавлением, подходящие для коррозионных или высокотемпературных сред, или и того, и другого, или для общего применения. Трубы должны быть отсортированы по пяти различным классам.
ASTM A358 CL1 - ASTM A358 Class 1 Труба должна быть сварена двойным швом с использованием присадочного металла во всех проходах и полностью радиографирована.
ASTM A358 CL2 - ASTM A358 Class 2 Труба должна быть сварена двойным швом с использованием присадочного металла во всех проходах, рентгенография не требуется.
ASTM A358 CL3 - ASTM A358 Class 3 Труба должна быть сварена одинарным швом с использованием присадочного металла во всех проходах и должна быть полностью радиографирована.
ASTM A358 CL4 — То же, что и ASTM A358, класс 3, за исключением того, что сварной шов, выходящий на внутреннюю поверхность трубы, может быть выполнен без добавления присадочного металла.
ASTM A358 CL5 - ASTM A358 Class 5 Труба должна быть сварена двойным швом с использованием присадочного металла во всех проходах и должна быть подвергнута точечной рентгенографии.
Диапазон
Оценки: 304, 304Л, 310С, 316, 316Л, 316Х, 317Л, 321, 321Х, 347, 347Х, 904Л...
Наружный диаметр: NPS 8" - NPS 110"
Толщина стенки: Щ5С, 10С, 40С, 80С
Классы (CL): КЛ1, КЛ2, КЛ3, КЛ4, КЛ5
Концы труб: Простые концы / скошенные концы
Заканчивать: Протравленная отделка № 1, отделка BA, отделка № 4, бесшовные стальные трубы с электрополировкой
Условия доставки: Горячая отделка, холодная отделка, светлый отжиг, отжиг и травление, полировка, пассивация, снятие стресса
Спецификации бесшовных стальных труб ASTM A358
Стандарт | ASTM, DIN, JIS, GB, AISI, ISO и другие международные стандарты |
Габаритные размеры | ASTM, ASME и API |
Характеристики | ASTM A358 / ASME SA 358 — Класс 1, Класс 3, Класс 2, Класс 4, Класс 5 |
Оценка | ТП 304, ТП 304Л/Х, ТП 304ЛН, ТП 316Л, ТП 316, ТП 321/Н, ТП 347/Н |
Размер | 8” NB до 72” NB. |
Толщина | от 3 мм до 60 мм |
Длина | До 6 метров, индивидуальная длина резки |
Толщина стенки | от 3 мм до 20 мм, SCH 5/5S, 10/10S, 20/20S, 40/40S, 80/80S, 120/120S, 160/160S согласно ANSI B36.19/36.10 |
Заканчивать | Протравленная отделка № 1, отделка BA, отделка № 4, бесшовные стальные трубы с электрополировкой |
Условия доставки | Горячая отделка, холодная отделка, светлый отжиг, отжиг и травление, полировка, пассивация, снятие стресса |
Применение | Пищевая промышленность, атомная промышленность, строительство, теплоэлектростанции, нефтехимия, котлы, цементная промышленность, геотермальные установки, контрольно-измерительные приборы, механические работы, теплообменники, нефтегазовое оборудование и трубопроводные работы |
Упаковка | Стальной пучок, пластиковые заглушки на нижних концах, тканый мешок или в соотв. по запросу клиентов |
Химический состав стальной трубы A358
A358 МАРКИ | УНС | C | Мн | P | S | Си | Кр | ни | Мо | Ти | Nb | N |
ТП304 | S3040 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 18,0-20,0 | 8,0-11,0 | ||||
ТП304Л | 0,035 | 2.0 | 0,045 | 0,030 | 1,0 | 18,0-20,0 | 8,0-13,0 | |||||
ТП304Х | S30409 | 0,04-0,10 | 2.0 | 0,045 | 0,030 | 1,0 | 18,0-20,0 | 8,0-11,0 | ||||
ТП304Н | S30451 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 18,0-20,0 | 8,0-18,0 | 0,10-0,16 | |||
ТП304ЛН | S30453 | 0,035 | 2.0 | 0,045 | 0,030 | 1,0 | 18,0-20,0 | 8,0-12,0 | 0,10-0,16 | |||
АСМЭ СА358 ТП309С | S30908 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 22,0-24,0 | 12,0-15,0 | 0,75 | |||
АСМЭ СА358 ТП309Х | S30909 | 0,04-0,10 | 2.0 | 0,045 | 0,030 | 1,0 | 22,0-24,0 | 12,0-15,0 | ||||
АСМЭ СА358 ТП309Кб | S30940 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 22,0-24,0 | 12,0-16,0 | 0,75 | 10xC мин. 1,10 макс. | ||
ASME SA358 TP309HCb | S30941 | 0,04-0,10 | 2.0 | 0,045 | 0,030 | 1,0 | 22,0-24,0 | 12,0-16,0 | 0,75 | 10xC мин. 1,10 нмакс. | ||
АСМЭ СА358 ТП310С | S3108 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 24,0-26,0 | 19.0-22.0 | 0,75 | |||
АСМЭ СА358 ТП310Х | S3109 | 0,04-0,10 | 2.0 | 0,045 | 0,030 | 1,0 | 24,0-26,0 | 19.0-22.0 | ||||
АСМЭ СА358 ТП310Кб | S31040 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 24,0-26,0 | 19.0-22.0 | 0,75 | 10xC мин. 1,10 макс. | ||
ASME SA358 TP310HCb | S31041 | 0,04-0,10 | 2.0 | 0,045 | 0,030 | 1,0 | 24,0-26,0 | 19.0-22.0 | 0,75 | 10xC мин. 1,10 макс. | ||
АСМЭ А358 ТП316 | S3160 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 16,0-18,0 | 11,0-14,0 | 2,0-3,0 | |||
АСТМ СА358 ТР316Л | S31603 | 0,035 | 2.0 | 0,045 | 0,030 | 1,0 | 16,0-18,0 | 10,0-14,0 | 2,0-3,0 | |||
ASTM SA358 TP316H | S31609 | 0,04-0,10 | 2.0 | 0,045 | 0,030 | 1,0 | 16,0-18,0 | 11,0-14,0 | 2,0-3,0 | |||
TP316Ti | S31635 | 0,08 | 2.0 | 0,045 | 0,030 | 0,75 | 16,0-18,0 | 10,0-14,0 | 2,0-3,0 | 5x (CN) -0,70 | 0,10 | |
ТП316Н | S31651 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 16,0-18,0 | 10,0-14,0 | 2,0-3,0 | 0,10-0,16 | ||
ТП316ЛН | S31653 | 0,035 | 2.0 | 0,045 | 0,030 | 1,0 | 16,0-18,0 | 11,0-14,0 | 2,0-3,0 | 0,10-0,16 | ||
АСМЭ СА358 ТП317 | S3170 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 18,0-20,0 | 10,0-14,0 | 3,0-4,0 | |||
АСМЭ СА358 ТП317Л | S31703 | 0,035 | 2.0 | 0,045 | 0,030 | 1,0 | 18,0-20,0 | 11,0-15,0 | 3,0-4,0 | |||
ТП321 | S3210 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 17.0-19.0 | 9,0-12,0 | 0,10 | |||
TP321H | S32109 | 0,04-0,10 | 2.0 | 0,045 | 0,030 | 1,0 | 17.0-19.0 | 9,0-12,0 | 0,10 | |||
ТП347 | S3470 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 17.0-19.0 | 9,0-13,0 | ||||
TP347H | S34709 | 0,04-0,10 | 2.0 | 0,045 | 0,030 | 1,0 | 17.0-19.0 | 9,0-13,0 | ||||
ТП347ЛН | S34751 | 0,05-0,02 | 2.0 | 0,045 | 0,030 | 1,0 | 17.0-19.0 | 9,0-13,0 | 0,20- 50,0 | 0,06-0,10 | ||
ТП348 | S3480 | 0,08 | 2.0 | 0,045 | 0,030 | 1,0 | 17.0-19.0 | 9,0-13,0 | ||||
АСМЭ СА358 ТП348Х | S34809 | 0,04-0,10 | 2.0 | 0,045 | 0,030 | 1,0 | 17.0-19.0 | 9,0-13,0 |
Механические свойства стальных труб ASME SA358
Материал | Нагревать | Температура | Предел прочности | Предел текучести | Удлинение %, мин. |
Уход | Мин. | Ksi (МПа), мин. | Ksi (МПа), мин. | ||
ºF(ºС) | |||||
ТП304 | Решение | 1900 (1040) | 75(515) | 30(205) | 35 |
ТП304Л | Решение | 1900 (1040) | 70(485) | 25(170) | 35 |
ТП316 | Решение | 1900 (1040) | 75(515) | 30(205) | 35 |
ТП316Л | Решение | 1900 (1040) | 70(485) | 25(170) | 35 |
Таблица размеров стали ASTM A358
Номинальный | за пределами | Номинальная толщина стенки (мм) | ||||||||
Диаметр | Диаметр | АСМЭ Б36.19М | АСМЭ Б36.10М | |||||||
NPS | (мм) | Щ5С | СЧ10С | СЧ40С | Щ80С | СЧ5 | СЧ10 | СЧ20 | ЗППП | XS |
1/4 | 13,72 | - | 1,65 | 2,24 | 3.02 | - | 1,65 | - | 2,24 | 3.02 |
3/8 | 17.15 | - | 1,65 | 2,31 | 3.2 | - | 1,65 | - | 2,31 | 3.2 |
1/2 | 21.34 | 1,65 | 2.11 | 2,77 | 3,73 | 1,65 | 2.11 | - | 2,77 | 3,73 |
3/4 | 26,67 | 1,65 | 2.11 | 2,87 | 3,91 | 1,65 | 2.11 | - | 2,87 | 3,91 |
1 | 33,4 | 1,65 | 2,77 | 3,38 | 4,55 | 1,65 | 2,77 | - | 3,38 | 4,55 |
1 1/4 | 42.16 | 1,65 | 2,77 | 3,56 | 4,85 | 1,65 | 2,77 | - | 3,56 | 4,85 |
1 1/2 | 48,26 | 1,65 | 2,77 | 3,68 | 5.08 | 1,65 | 2,77 | - | 3,68 | 5.08 |
2 | 60,33 | 1,65 | 2,77 | 3,91 | 5,54 | 1,65 | 2,77 | - | 3,91 | 5,54 |
2 1/2 | 73.03 | 2.11 | 3,05 | 5.16 | 7.01 | 2.11 | 3,05 | - | 5.16 | 7.01 |
3 | 88,9 | 2.11 | 3,05 | 5,49 | 7,62 | 2.11 | 3,05 | - | 5,49 | 7,62 |
3 1/2 | 101,6 | 2.11 | 3,05 | 5,74 | 8.08 | 2.11 | 3,05 | - | 5,74 | 8.08 |
4 | 114,3 | 2.11 | 3,05 | 6.02 | 8,56 | 2.11 | 3,05 | - | 6.02 | 8,56 |
5 | 141,3 | 2,77 | 3.4 | 6,55 | 9,53 | 2,77 | 3.4 | - | 6,55 | 9,53 |
6 | 168,28 | 2,77 | 3.4 | 7.11 | 10,97 | 2,77 | 3.4 | - | 7.11 | 10,97 |
8 | 219.08 | 2,77 | 3,76 | 8.18 | 12,7 | 2,77 | 3,76 | 6,35 | 8.18 | 12,7 |
10 | 273,05 | 3.4 | 4.19 | 9.27 | 12,7 | 3.4 | 4.19 | 6,35 | 9.27 | 12,7 |
12 | 323,85 | 3,96 | 4,57 | 9,53 | 12,7 | 3,96 | 4,57 | 6,35 | 9,53 | 12,7 |
14 | 355,6 | 3,96 | 4,78 | 9,53 | 12,7 | 3,96 | 6,35 | 7,92 | 9,53 | 12,7 |
16 | 406,4 | 4.19 | 4,78 | 9,53 | 12,7 | 4.19 | 6,35 | 7,92 | 9,53 | 12,7 |
18 | 457,2 | 4.19 | 4,78 | 9,53 | 12,7 | 4.19 | 6,35 | 7,92 | 9,53 | 12,7 |
20 | 508 | 4,78 | 5,54 | 9,53 | 12,7 | 4,78 | 6,35 | 9,53 | 9,53 | 12,7 |
22 | 558,8 | 4,78 | 5,54 | - | - | 4,78 | 6,35 | 9,53 | 9,53 | 12,7 |
24 | 609,6 | 5,54 | 6,35 | 9,53 | 12,7 | 5,54 | 6,35 | 9,53 | 9,53 | 12,7 |
26 | 660,4 | - | - | - | - | - | 7,92 | 12,7 | 9,53 | 12,7 |
28 | 711,2 | - | - | - | - | - | 7,92 | 12,7 | 9,53 | 12,7 |
30 | 762 | 6,35 | 7,92 | - | - | 6,35 | 7,92 | 12,7 | 9,53 | 12,7 |
32 | 812,8 | Толщина: 6,35~30 мм | ||||||||
| | | | |||||||||
84 | 2133,6 | |||||||||
Примечание
|
(1) Маркировка: в пределах производственных возможностей. | |||||||||
(2) Другие номинальные диаметры и толщины стенок подлежат согласованию с продавцом и заказчиком. | ||||||||||
(3) Расчетная формула для значения массы (кг/м): 304/л[W=0,02491t(Dt)], 316/л[W=0,02507t(Dt)] |
(Размеры сварных и бесшовных труб из нержавеющей стали ASTM A358: Толщина в десятичном числе, указанная для соответствующих размеров труб, представляет их номинальные или средние размеры стенки.
Продукт | Обозначение NPS | Наружный диаметр | Номинальная толщина стенки | ||||||||
в. | мм | График 5SA | График 10SA | График 40SA | График 80SA | ||||||
в. | мм | в. | мм | в. | мм | в. | мм | ||||
8 | 8.625 | 219.08 | 0,109 | 2,77 | 0,148 | 3,76 | 0,322 | 8.18 | 0,500 | 12.70 | |
10 | 10.750 | 273,05 | 0,134 | 3,40 | 0,165 | 4.19 | 0,365 | 9.27 | 0.500B | 12,70Б | |
12 | 12.750 | 323,85 | 0,156 | 3,96 | 0,180 | 4,57 | 0,375 Б | 9,52 Б | 0.500B | 12,70Б | |
14 | 14.000 | 355,60 | 0,156 | 3,96 | 0,188 Б | 4,78 млрд | ... | ... | ... | ... | |
16 | 16.000 | 406.40 | 0,165 | 4.19 | 0,188 Б | 4,78 млрд | ... | ... | ... | ... | |
18 | 18.000 | 457,20 | 0,165 | 4.19 | 0,188 Б | 4,78 млрд | ... | ... | ... | ... | |
20 | 20.000 | 508.00 | 0,188 | 4,78 | 0,188 Б | 4,78 млрд | ... | ... | ... | ... | |
22 | 22.000 | 558,80 | 0,188 | 4,78 | 0,218 Б | 5,54 Б | ... | ... | ... | ... | |
24 | 24.000 | 609,60 | 0,218 | 5,54 | 0,250 | 6,35 | ... | ... | ... | ... | |
30 | 30.000 | 762.00 | 0,250 | 6,35 | 0,312 | 7,92 | ... | ... | ... | ... |
ASTM A358 Допуск на стальные трубы
Обозначение NPS | Допустимые отклонения наружного диаметра | |
Над В. | Под В. | |
от 1/8 до 1-1/2, в т.ч. | 1/64 (0,015) | 1/32 (0,031) |
Свыше 1-1/2 до 4, в т.ч. | 1/32 (0,031) | 1/32 (0,031) |
Свыше 4 до 8, в т.ч. | 1/16 (0,062) | 1/32 (0,031) |
от 8 до 18 лет, в т.ч. | 3/23 (0,093) | 1/32 (0,031) |
ASTM A358 Допуск на стальные трубы
Обозначение NPS | Допустимые отклонения наружного диаметра | |
Над В. | Под В. | |
от 1/8 до 1-1/2, в т.ч. | 1/64 (0,015) | 1/32 (0,031) |
Свыше 1-1/2 до 4, в т.ч. | 1/32 (0,031) | 1/32 (0,031) |
Свыше 4 до 8, в т.ч. | 1/16 (0,062) | 1/32 (0,031) |
от 8 до 18 лет, в т.ч. | 3/23 (0,093) | 1/32 (0,031) |
Номинальная толщина стенки
Обозначение NPS | Внешний диаметр дюйм. | График 5S в. | Расписание 10S в. | График 40С в. | График 80S в. |
1/4 | 0,540 | 0,065 | 0,088 | 0,119 | |
3/8 | 0,675 | 0,065 | 0,091 | 0,126 | |
1/2 | 0,840 | 0,065 | 0,083 | 0,109 | 0,147 |
3/4 | 1.050 | 0,065 | 0,083 | 0,113 | 0,154 |
1,0 | 1,315 | 0,065 | 0,109 | 0,133 | 0,179 |
1 1/4 | 1,660 | 0,065 | 0,109 | 0,140 | 0,191 |
1 1/2 | 1.900 | 0,065 | 0,109 | 0,145 | 0,200 |
2 | 2,375 | 0,065 | 0,109 | 0,154 | 0,218 |
2 1/2 | 2,875 | 0,083 | 0,120 | 0,203 | 0,276 |
3 | 3.500 | 0,083 | 0,120 | 0,216 | 0,300 |
3 1/2 | 4.000 | 0,083 | 0,120 | 0,226 | 0,318 |
4 | 4.500 | 0,083 | 0,120 | 0,237 | 0,337 |
5 | 5.563 | 0,109 | 0,134 | 0,258 | 0,375 |
6 | 6.625 | 0,109 | 0,134 | 0,280 | 0,432 |
8 | 8.625 | 0,109 | 0,148 | 0,322 | 0,500 |
10 | 10.750 | 0,134 | 0,165 | 0,365 | 0,500 |
12 | 12.750 | 0,156 | 0,180 | 0,375 | 0,500 |
Стальная труба ASTM A358 с допуском на толщину стенки
NPS | ASTM A358 Допуск для стальных труб, % | |
+ | – | |
1/8-2 1/2 | 20,0 | 12,5 |
3~18, т/Д≤ 5% | 22,5 | 12,5 |
3~18, т/д> 5% | 15,0 | 12,5 |
≥ 20, сварной | 17,5 | 12,5 |
≥ 20, бесшовные, t/D≤ 5% | 22,5 | 12,5 |
≥ 20, бесшовные, t/D> 5% | 15,0 | 12,5 |
