Линейная труба API 5L
Стандартный объем труб API 5L
ANSI/API 5L определяет производство бесшовных и сварных стальных труб двух уровней (PSL1 и PSL2) для использования в качестве трубопровода при транспортировке нефти и природного газа. Информацию об использовании материалов в сернистых средах см. в Приложении H; для применения в морских условиях см. Приложение J API 5L, 45-я редакция.
Одним словом, труба API 5L представляет собой трубу из углеродистой стали, применяемую в системе транспортировки нефти и газа. Между тем, другие жидкости, такие как пар, вода, шлам, также могут использовать стандарт API 5L для трансмиссии.
Различные типы производства
Спецификация API 5L охватывает типы изготовления сварных и бесшовных.
Тип сварки: ERW, SAW, DSAW, LSAW, SSAW, HSAW Pipe
Для сварных труб стандарта API 5L распространены следующие типы:
ERW: Электросварка сопротивлением, для труб диаметром обычно менее 24 дюймов.
DSAW/SAW: Двойная дуговая сварка под флюсом / Дуговая сварка под флюсом, заменяющий метод сварки ERW для труб большего диаметра.

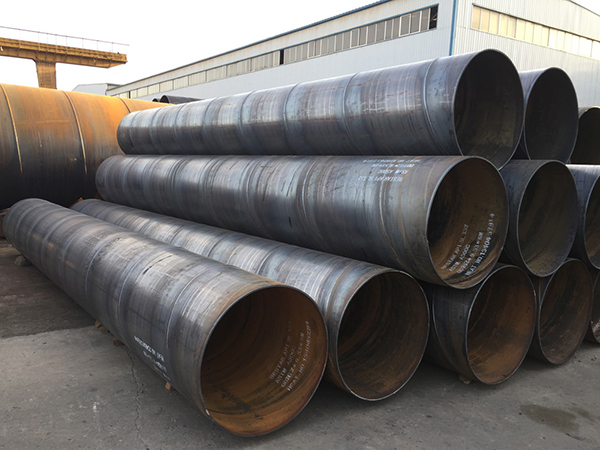

LSAW: Продольная пила диаметром до 48 дюймов. Также называется производственным процессом JCOE.
SSAW/HSAW: Спиральная дуговая сварка под флюсом / Спиральная дуговая сварка под флюсом, диаметр трубы до 100 дюймов.
Бесшовный тип: горячекатаная бесшовная и холоднокатаная бесшовная труба
Бесшовный тип изготовления, как правило, для труб малого диаметра, обычно диаметром менее 24 дюймов.
(Для диаметра трубы менее 150 мм или 6 дюймов бесшовная стальная труба применяется чаще, чем сварная стальная труба.)
Существуют также бесшовные трубы больших диаметров. С помощью горячекатаного производственного процесса мы могли получить бесшовные трубы диаметром не более 20 дюймов (508 мм). Но если вам нужна бесшовная труба более 20 дюймов, мы можем получить ее с помощью процессов горячего расширения, максимальные диаметры до 40 дюймов 1016 мм.
Условия доставки
ПСЛ | Условия доставки | Марка трубы |
ПСЛ1 | В прокатном, нормализованном, нормализованном состоянии | A |
После прокатки, после нормализации прокатки, термомеханической прокатки, термомеханической штамповки, нормализации формовки, нормализации, нормализации и отпуска или, по согласованию, Q&T Только SMLS | B | |
После прокатки, нормализующей прокатки, термомеханической прокатки, термомеханической формовки, нормализации формовки, нормализации, нормализации и отпуска | Х42, Х46, Х52, Х56, Х60, Х65, Х70 | |
ПСЛ2 | Как прокат | БР, X42R |
Нормализующий прокат, нормализующий формованный, нормализованный или нормализованный и отпущенный | БН, С42Н, С46Н, С52Н, С56Н, С60Н | |
Закаленный и отпущенный | БК, X42Q, X46Q, X56Q, X60Q, X65Q, X70Q, X80Q, X90Q, X100Q | |
Термомеханический прокат или термомеханическая формовка | БМ, С42М, С46М, С56М, С60М, С65М, С70М, С80М | |
Термомеханический прокат | Х90М, Х100М, Х120М | |
Достаточность (R, N, Q или M) для марок PSL2 относится к марке стали |
Химический состав для трубы PSL 1 с t ≤ 0,984”
Марка стали | Массовая доля, % по данным анализа плавки и продукта a,g | ||||||
C | Мн | P | S | V | Nb | Ти | |
макс б | макс б | Максимум | Максимум | Максимум | Максимум | Максимум | |
Бесшовная труба | |||||||
A | 0,22 | 0,9 | 0,3 | 0,3 | – | – | – |
B | 0,28 | 1,2 | 0,3 | 0,3 | компакт диск | компакт диск | d |
Х42 | 0,28 | 1,3 | 0,3 | 0,3 | d | d | d |
Х46 | 0,28 | 1,4 | 0,3 | 0,3 | d | d | d |
Х52 | 0,28 | 1,4 | 0,3 | 0,3 | d | d | d |
Х56 | 0,28 | 1,4 | 0,3 | 0,3 | d | d | d |
Х60 | 0,28 е | 1,40 е | 0,3 | 0,3 | f | f | f |
Х65 | 0,28 е | 1,40 е | 0,3 | 0,3 | f | f | f |
Х70 | 0,28 е | 1,40 е | 0,3 | 0,3 | f | f | f |
Сварная труба | |||||||
A | 0,22 | 0,9 | 0,3 | 0,3 | – | – | – |
B | 0,26 | 1,2 | 0,3 | 0,3 | компакт диск | компакт диск | d |
Х42 | 0,26 | 1,3 | 0,3 | 0,3 | d | d | d |
Х46 | 0,26 | 1,4 | 0,3 | 0,3 | d | d | d |
Х52 | 0,26 | 1,4 | 0,3 | 0,3 | d | d | d |
Х56 | 0,26 | 1,4 | 0,3 | 0,3 | d | d | d |
Х60 | 0,26 е | 1,40 е | 0,3 | 0,3 | f | f | f |
Х65 | 0,26 е | 1,45 е | 0,3 | 0,3 | f | f | f |
Х70 | 0,26е | 1,65 е | 0,3 | 0,3 | f | f | f |
а. Cu ≤ = 0,50% Ni; ≤ 0,50%; Кр ≤ 0,50%; и Мо ≤ 0,15%, б. Для каждого снижения на 0,01 % ниже установленной максимальной концентрации по углероду допускается увеличение на 0,05 % сверх установленной максимальной концентрации по Mn, максимум до 1,65 % для марок ≥ L245 или B, но ≤ L360 или X52; максимум до 1,75% для марок > L360 или X52, но < L485 или X70; и до максимум 2,00% для класса L485 или X70., в. Если не оговорено иное, NB + V ≤ 0,06%, д. Nb + V + TI ≤ 0,15%, е. Пока другие не согласятся., ф. Если не оговорено иное, NB + V = Ti ≤ 0,15%, г. Преднамеренное добавление B не допускается, а остаточный B ≤ 0,001% |
Химический состав трубы PSL 2 с t ≤ 0,984”
Марка стали | Массовая доля, % по данным анализа плавки и продукта | Углеродный эквивалент | ||||||||||||||||||
C | Си | Мн | P | S | V | Nb | Ти | Другой | CE IIW | CE ПКм | ||||||||||
макс б | Максимум | макс б | Максимум | Максимум | Максимум | Максимум | Максимум | Максимум | Максимум | |||||||||||
Бесшовные и сварные трубы | ||||||||||||||||||||
БР | 0,24 | 0,4 | 1,2 | 0,025 | 0,015 | c | c | 0,04 | е, л | 0,43 | 0,25 | |||||||||
X42R | 0,24 | 0,4 | 1,2 | 0,025 | 0,015 | 0,06 | 0,05 | 0,04 | е, л | 0,43 | 0,25 | |||||||||
БН | 0,24 | 0,4 | 1,2 | 0,025 | 0,015 | c | c | 0,04 | е, л | 0,43 | 0,25 | |||||||||
X42N | 0,24 | 0,4 | 1,2 | 0,025 | 0,015 | 0,06 | 0,05 | 0,04 | е, л | 0,43 | 0,25 | |||||||||
X46N | 0,24 | 0,4 | 1,4 | 0,025 | 0,015 | 0,07 | 0,05 | 0,04 | д, д, л | 0,43 | 0,25 | |||||||||
X52N | 0,24 | 0,45 | 1,4 | 0,025 | 0,015 | 0,1 | 0,05 | 0,04 | д, д, л | 0,43 | 0,25 | |||||||||
X56N | 0,24 | 0,45 | 1,4 | 0,025 | 0,015 | 0,10f | 0,05 | 0,04 | д, д, л | 0,43 | 0,25 | |||||||||
X60N | 0,24f | 0,45f | 1.40f | 0,025 | 0,015 | 0,10f | 0,05f | 0,04f | г, ч, л | Как и договаривались | ||||||||||
БК | 0,18 | 0,45 | 1,4 | 0,025 | 0,015 | 0,05 | 0,05 | 0,04 | е, л | 0,43 | 0,25 | |||||||||
X42Q | 0,18 | 0,45 | 1,4 | 0,025 | 0,015 | 0,05 | 0,05 | 0,04 | е, л | 0,43 | 0,25 | |||||||||
X46Q | 0,18 | 0,45 | 1,4 | 0,025 | 0,015 | 0,05 | 0,05 | 0,04 | е, л | 0,43 | 0,25 | |||||||||
X52Q | 0,18 | 0,45 | 1,5 | 0,025 | 0,015 | 0,05 | 0,05 | 0,04 | е, л | 0,43 | 0,25 | |||||||||
X56Q | 0,18 | 0,45f | 1,5 | 0,025 | 0,015 | 0,07 | 0,05 | 0,04 | е, л | 0,43 | 0,25 | |||||||||
X60Q | 0,18f | 0,45f | 1,70f | 0,025 | 0,015 | g | g | g | ч, л | 0,43 | 0,25 | |||||||||
X65Q | 0,18f | 0,45f | 1,70f | 0,025 | 0,015 | g | g | g | ч, л | 0,43 | 0,25 | |||||||||
X70Q | 0,18f | 0,45f | 1.80f | 0,025 | 0,015 | g | g | g | ч, л | 0,43 | 0,25 | |||||||||
X80Q | 0,18f | 0,45f | 1,90f | 0,025 | 0,015 | g | g | g | я, дж | Как и договаривались | ||||||||||
X90Q | 0,16f | 0,45f | 1,9 | 0,02 | 0,01 | g | g | g | Дж, К | Как и договаривались | ||||||||||
X100Q | 0,16f | 0,45f | 1,9 | 0,02 | 0,01 | g | g | g | Дж, К | Как и договаривались | ||||||||||
Сварная труба | ||||||||||||||||||||
БМ | 0,22 | 0,45 | 1,2 | 0,025 | 0,015 | 0,05 | 0,05 | 0,04 | е, л | 0,43 | 0,25 | |||||||||
Х42М | 0,22 | 0,45 | 1,3 | 0,025 | 0,015 | 0,05 | 0,05 | 0,04 | е, л | 0,43 | 0,25 | |||||||||
Х46М | 0,22 | 0,45 | 1,3 | 0,025 | 0,015 | 0,05 | 0,05 | 0,04 | е, л | 0,43 | 0,25 | |||||||||
Х52М | 0,22 | 0,45 | 1,4 | 0,025 | 0,015 | d | d | d | е, л | 0,43 | 0,25 | |||||||||
Х56М | 0,22 | 0,45f | 1,4 | 0,025 | 0,015 | d | d | d | е, л | 0,43 | 0,25 | |||||||||
Х60М | 0,12f | 0,45f | 1,60f | 0,025 | 0,015 | g | g | g | ч, л | 0,43 | 0,25 | |||||||||
Х65М | 0,12f | 0,45f | 1,60f | 0,025 | 0,015 | g | g | g | ч, л | 0,43 | 0,25 | |||||||||
Х70М | 0,12f | 0,45f | 1,70f | 0,025 | 0,015 | g | g | g | ч, л | 0,43 | 0,25 | |||||||||
Х80М | 0,12f | 0,45f | 1,85f | 0,025 | 0,015 | g | g | g | я, дж | .043f | 0,25 | |||||||||
Х90М | 0,1 | 0,55f | 2.10f | 0,02 | 0,01 | g | g | g | я, дж | – | 0,25 | |||||||||
Х100М | 0,1 | 0,55f | 2.10f | 0,02 | 0,01 | g | g | g | я, дж | – | 0,25 | |||||||||
а. SMLS t>0,787», пределы CE должны быть согласованы. Пределы CEIIW применяются, если C > 0,12%, и пределы CEPcm применяются, если C ≤ 0,12%, |
Механические свойства
Марка трубы | Прочность на растяжение – корпус трубы из SMLS и сварных труб PSL 1 | Шов сварной трубы | ||
Предел текучести | Прочность на растяжение | Удлинение | Прочность на растяжение б | |
Rt0,5 PSI мин. | ном. фунт/кв. дюйм Мин. | (в 2 дюймах Af % мин.) | ном. фунт/кв. дюйм Мин. | |
A | 30 500 | 48 600 | c | 48 600 |
B | 35 500 | 60 200 | c | 60 200 |
Х42 | 42 100 | 60 200 | c | 60 200 |
Х46 | 46 400 | 63 100 | c | 63 100 |
Х52 | 52 200 | 66 700 | c | 66 700 |
Х56 | 56 600 | 71 100 | c | 71 100 |
Х60 | 60 200 | 75 400 | c | 75 400 |
Х65 | 65 300 | 77 500 | c | 77 500 |
Х70 | 70 300 | 82 700 | c | 82 700 |
а. Для промежуточного класса разница между указанным минимальным пределом прочности на разрыв и указанным минимальным пределом текучести для тела трубы должна быть такой же, как и для следующего более высокого класса. | ||||
б. Для промежуточных марок указанная минимальная прочность на растяжение для сварного шва должна быть такой же, как определена для корпуса с использованием примечания а. | ||||
в. Указанное минимальное удлинение Af, выраженное в процентах и округленное до ближайшего процента, определяется с использованием следующего уравнения: | ||||
Где C равно 1 940 для расчета с использованием единиц Si и 625 000 для расчета с использованием единиц USC. | ||||
Axc — площадь поперечного сечения применимого образца для испытаний на растяжение, выраженная в квадратных миллиметрах (квадратных дюймах), как указано ниже. | ||||
– для образцов с круглым поперечным сечением: 130 мм2 (0,20 дюйма2) для образцов диаметром 12,7 мм (0,500 дюйма) и 8,9 мм (0,350 дюйма); и 65 мм2 (0,10 дюйма2) для испытательных образцов диаметром 6,4 мм (0,250 дюйма). | ||||
- Для образцов полного сечения, меньшее из a) 485 мм2 (0,75 дюйма2) и b) площади поперечного сечения образца, полученной с использованием указанного наружного диаметра и указанной толщины стенки трубы, округленной до ближайшие 10 мм2 (0,10 дюйма2) | ||||
- Для полосовых образцов: меньшее из a) 485 мм2 (0,75 дюйма2) и b) площади поперечного сечения образца, полученной с использованием заданной ширины образца и заданной толщины стенки трубы, округленной до ближайшие 10 мм2 (0,10 дюйма2) | ||||
U — указанная минимальная прочность на растяжение, выраженная в мегапаскалях (фунтах на квадратный дюйм). |
Допуски: внешний диаметр, овальность и толщина стенки
Указанный наружный диаметр D (дюймы) | Допуск на диаметр, дюймы d | Допуск овальности в | ||||
Труба, кроме конца a | Конец трубы a,b,c | Труба, кроме конца | Конец трубы a,b,c | |||
Труба СМЛС | Сварная труба | Труба СМЛС | Сварная труба | |||
< 2,375 | от -0,031 до + 0,016 | – 0,031 до + 0,016 | 0,048 | 0,036 | ||
≥2,375 до 6,625 | 0,020 дптр для | 0,015D для | ||||
+/- 0,0075D | – 0,016 до + 0,063 | |||||
По договоренности на | По договоренности на | |||||
>6.625 до 24.000 | +/- 0,0075D | +/- 0,0075D, но не более 0,125 | +/- 0,005D, но не более 0,063 | 0,020D | 0,015D | |
>24 до 56 | +/- 0,01D | +/- 0,005D, но не более 0,160 | +/- 0,079 | +/- 0,063 | 0,015D для но не более 0,060 | 0,01D для но не более 0,500 |
За | За | |||||
По соглашению | По соглашению | |||||
за | за | |||||
>56 | Как и договаривались | |||||
а. Конец трубы включает в себя длину 4 дюйма на каждом из концов трубы. | ||||||
б. Для трубы SMLS допуск применяется для t≤0,984 дюйма, а допуски для более толстой трубы должны быть согласованы. | ||||||
в. Для расширенной трубы с D≥8,625 дюйма и для нерасширенной трубы допуск диаметра и допуск овальности могут быть определены с использованием расчетного внутреннего диаметра или измеренного внутреннего диаметра, а не указанного наружного диаметра. | ||||||
д. Для определения соответствия допуску диаметра диаметр трубы определяется как длина окружности трубы в любой окружной плоскости, деленная на число Pi. |
толщина стенки | Допуски |
т дюймов | дюймы |
SMLS труба б | |
≤ 0,157 | -1,2 |
> 0,157 до < 0,948 | + 0,150т / – 0,125т |
≥ 0,984 | + 0,146 или + 0,1t, в зависимости от того, что больше |
– 0,120 или – 0,1 т, в зависимости от того, что больше | |
Сварная труба c,d | |
≤ 0,197 | +/- 0,020 |
> 0,197 до < 0,591 | +/- 0,1т |
≥ 0,591 | +/- 0,060 |
а. Если в заказе на поставку указан минусовой допуск для толщины стенки, меньший применимого значения, указанного в этой таблице, плюсовой допуск для толщины стенки должен быть увеличен на величину, достаточную для сохранения применимого диапазона допусков. | |
б. Для труб с D ≥ 14,000 дюйма и t ≥ 0,984 дюйма допуск на толщину стенки локально может превышать плюсовой допуск по толщине стенки еще на 0,05 т при условии, что плюсовой допуск по массе не превышен. | |
в. Положительный допуск на утолщение стенки не применяется к зоне сварки. | |
д. Полную информацию см. в полной спецификации API5L. |
