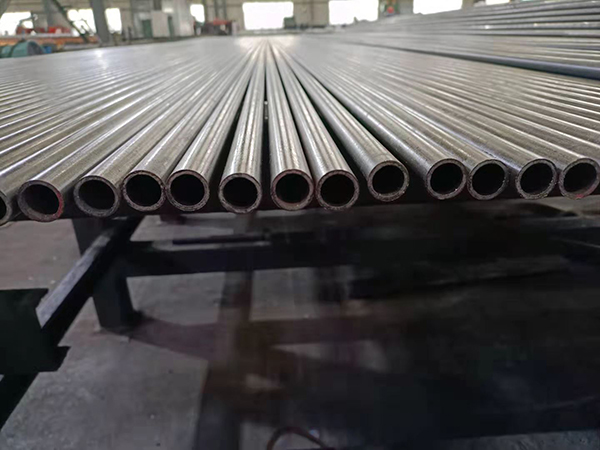

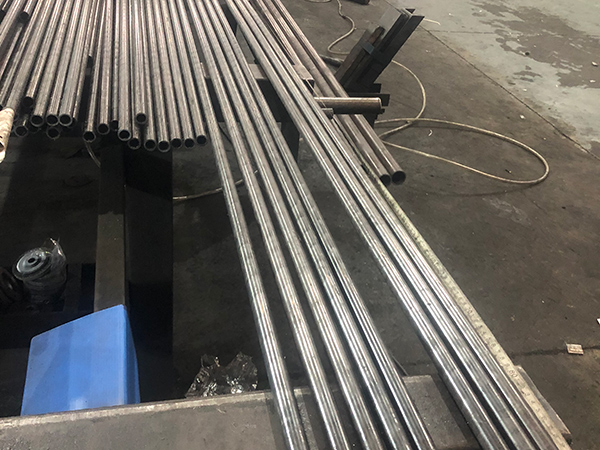

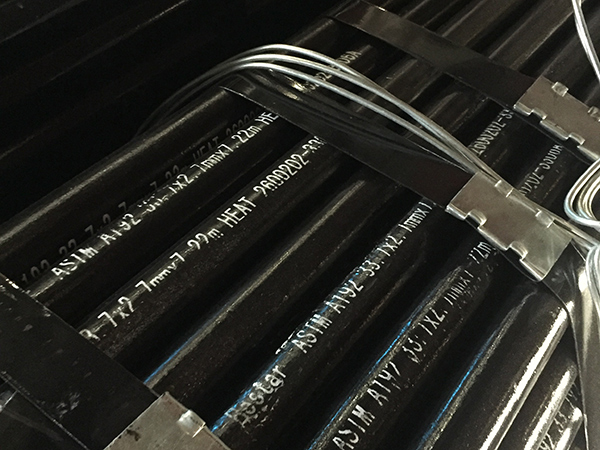

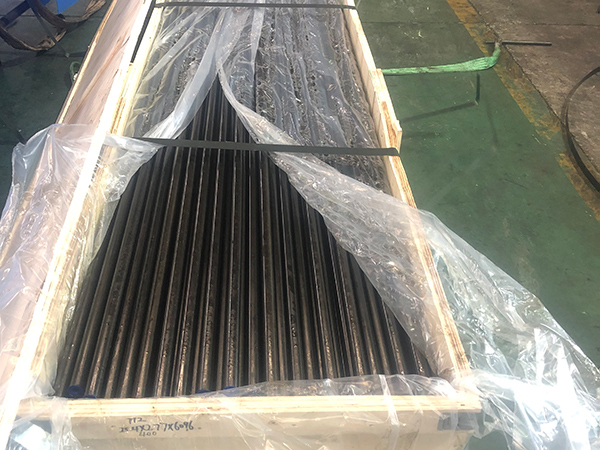

ASTM A192 Труба
ASTM A192/ASME SA192 — это стандартная спецификация для бесшовных котельных труб из углеродистой стали для работы под высоким давлением.
ASTM A192 Бесшовные стальные трубы применяются в качестве бесшовных труб из углеродистой стали с минимальной толщиной стенки и труб пароперегревателя для работы под высоким давлением.
Скачать
Размерный ряд
Внешний диаметр 12,7-177,8 мм
Вес 1,79–25,4 мм
Химические и механические свойства
Материал |
C |
Си |
Мн |
P |
S |
% |
Максимум% |
% |
Максимум% |
Максимум% |
|
А192/СА192 |
0,06 --- 0,18 |
0,25 |
0,27 --- 0,63 |
0,035 |
0,035 |
Механические свойства |
|
Прочность на растяжение тыс.фунтов/кв.дюйм (МПа) | 47(325) |
Предел текучести тыс.фунтов/кв.дюйм (МПа) | 26(180) |
Число твердости по Бринеллю (трубы с толщиной стенки 0,200 дюйма [5,1 мм] и более) | 137HB |
Число твердости по Роквеллу (трубы с толщиной стенки менее 0,200 дюйма [5,1 мм] | 77HRB |
за пределами |
Толщина стенки, % |
|||||||
0,095[2,4] и ниже |
Более 0,095 до 0,150 |
Более 0,150 до 0,180 |
Более 0,180,[4,6] |
|||||
Над |
Под |
Над |
Под |
Над |
Под |
Над |
Под |
|
Бесшовные горячедеформированные трубы |
||||||||
4 [101,6] и ниже |
40 |
0 |
35 |
0 |
33 |
0 |
28 |
0 |
Больше4[101,6] |
.... |
.... |
35 |
0 |
33 |
0 |
28 |
0 |
Бесшовные холоднодеформированные трубы |
||||||||
Над |
Под |
|||||||
1 1 ⁄ 2 [38.1] и меньше |
20 |
0 |
||||||
Более 1 1 ⁄ 2 [38,1] |
22 |
0 |
Допуски внешнего диаметра
Внешний диаметр, дюйм. [мм] |
Допустимые отклонения, дюйм [мм] |
|
Над |
Под |
|
Горячедеформированные бесшовные трубы |
||
4 [101,6] и ниже |
1 ⁄ 64 [0,4] |
1 ⁄ 32 [0,8] |
От 4 до 7 1 ⁄ 2 [от 101,6 до 190,5], в т.ч. |
1 ⁄ 64 [0,4] |
3 ⁄ 64 [1,2] |
Более 7 1 ⁄ 2 до 9 [от 190,5 до 228,6], в т.ч. |
1 ⁄ 64 [0,4] |
1 ⁄ 16 [1,6] |
Холоднодеформированные бесшовные трубы |
||
До 1 [25,4] |
0,004 [0,1] |
0,004 [0,1] |
от 1 до 1 1 ⁄ 2 [от 25,4 до 38,1], в т.ч. |
0,006 [0,15] |
0,006 [0,15] |
Более 1 1 ⁄ 2 до 2 [38,1 до 50,8], искл. |
0,008 [0,2] |
0,008 [0,2] |
от 2 до 2 1 ⁄ 2 [от 50,8 до 63,5], искл. |
0,010 [0,25] |
0,010 [0,25] |
2 1 ⁄ от 2 до 3 [от 63,5 до 76,2], искл. |
0,012 [0,3] |
0,012 [0,3] |
от 3 до 4 [от 76,2 до 101,6], в т.ч. |
0,015 [0,38] |
0,015 [0,38] |
От 4 до 7 1 ⁄ 2 [от 101,6 до 190,5], в т.ч. |
0,015 [0,38] |
0,025 [0,64] |
Более 7 1 ⁄ 2 до 9 [от 190,5 до 228,6], в т.ч. |
0,015 [0,38] |
0,045 [1,14] |
Допуски длины
Метод |
за пределами |
Длина реза, дюйм. [мм] |
|
Над |
Под |
||
Бесшовные, горячедеформированные |
Все размеры |
3 ⁄ 16 [5] |
0 [0] |
Бесшовные, холоднодеформированные |
До 2 [50,8] |
1 ⁄ 8 [3] |
0 [0] |
2 [50,8] и более |
3 ⁄ 16 [5] |
0 [0] |
|
2 [50,8] и более |
3 ⁄ 16 [5] |
0 [0] |
Спецификация бесшовных труб ASTM A192, ASME SA192
Внешний диаметр (мм) | Толщина стенки (мм) | |||||||||||||
2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 6 | 6,5-7 | 7,5-8 | 8,5-9 | 9,5-10 | 11 | 12 | |
Φ25-Φ28 | ● | ● | ● | ● | ● | ● | ||||||||
Φ32 | ● | ● | ● | ● | ● | ● | ||||||||
Φ34-Φ36 | ● | ● | ● | ● | ● | ● | ||||||||
Φ38 | ● | ● | ● | ● | ● | ● | ||||||||
Φ40 | ● | ● | ● | ● | ● | |||||||||
Φ42 | ● | ● | ● | ● | ● | |||||||||
Φ45 | ● | ● | ● | ● | ● | ● | ||||||||
Φ48-Φ60 | ● | ● | ● | ● | ● | ● | ● | |||||||
Φ63,5 | ● | ● | ● | ● | ● | ● | ● | |||||||
Φ68-Φ73 | ● | ● | ● | ● | ● | ● | ||||||||
Φ76 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ80 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ83 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ89 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ95 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ102 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ108 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ114 | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||
Φ121 | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||
Φ127 | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||
Φ133 | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||
Φ140 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
Φ146 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
Φ152 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
Φ159 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
Φ168 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
Φ177 | ● | ● | ● | ● | ● | ● | ● |
